结构说明
    从联轴器端看，S型泵均为顺时针方向旋转。用户如需要逆时针方向旋转的泵，必须在订货时特殊提出。

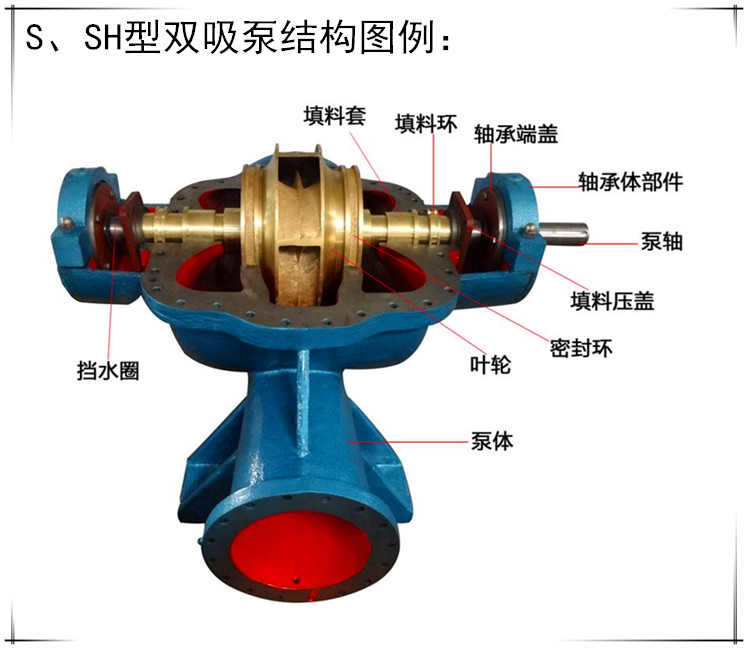

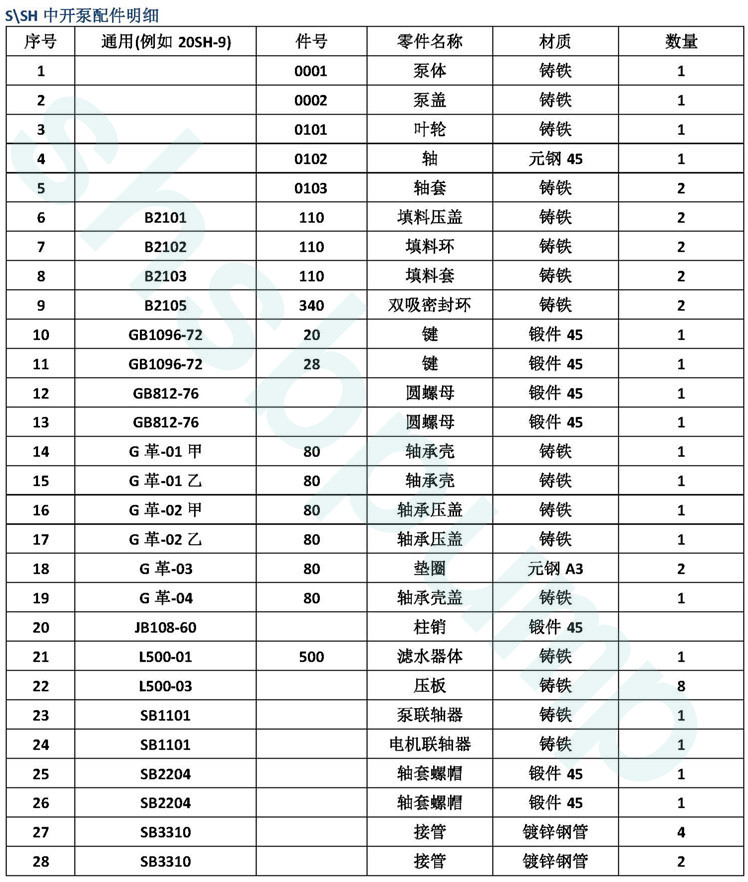

    S型泵的主要零部件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承部件与联轴器部件等。除轴的材料为优质碳钢外，其余主要零件为铸铁制成。
    泵壳制成水平中开，泵的吸人口与吐出口均铸在下半部泵体上，泵盖以螺尾锥销定位，与泵体配合。检查泵壳内部时，只要拆开泵盖，毋须拆卸进出水管路。泵体的进出水法兰上，有安装真空表与压力表的管螺纹孔。在进出水法兰的底部有放水用的螺塞。
    叶轮经过静平衡校验，用轴套与两侧轴套螺母固定在泵轴上，其轴向位置用轴套螺
母进行调整。叶轮设计成对称，液体从两侧进入叶轮，可以平衡轴向力，倘有剩余轴向力，则由轴端轴承来承受。
    泵轴的两侧由轴承支承，轴承装在轴承体内，用黄油润滑。
    泵以弹性联轴器与电动机直接联接。如泵用皮带传动，必须另设支架支承皮带轮。
    双吸密封环，以其与叶轮的间隙，来减少压水室内的液体漏回吸水室。密封环保护泵壳免于磨损，本身为易损零件，磨损后可以备件更换。
    轴封采用软填料密封，为了冷却润滑密封腔和防止空气漏人泵内，在填料之间装有填料环，水泵工作时少量高压水通过泵盖中开面上的梯形凹槽流入料腔，起水封作用。填料处液体的渗漏，以每分钟10滴至20滴为适当。
    S型泵的进水口径小于300毫米(包括300毫米)或电动机功率小于90千瓦时，可配带公共底座，订货时应予以说明。
三、装配与拆卸
    1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器；
    2、分别检查转子部件上叶轮的密封部位外圆，轴套外圆径向跳动应不超过下表的规定:

   名义直径  ≤50   >50～120   >120～250   >250～500   >500～800   >800～1250
