结构说明

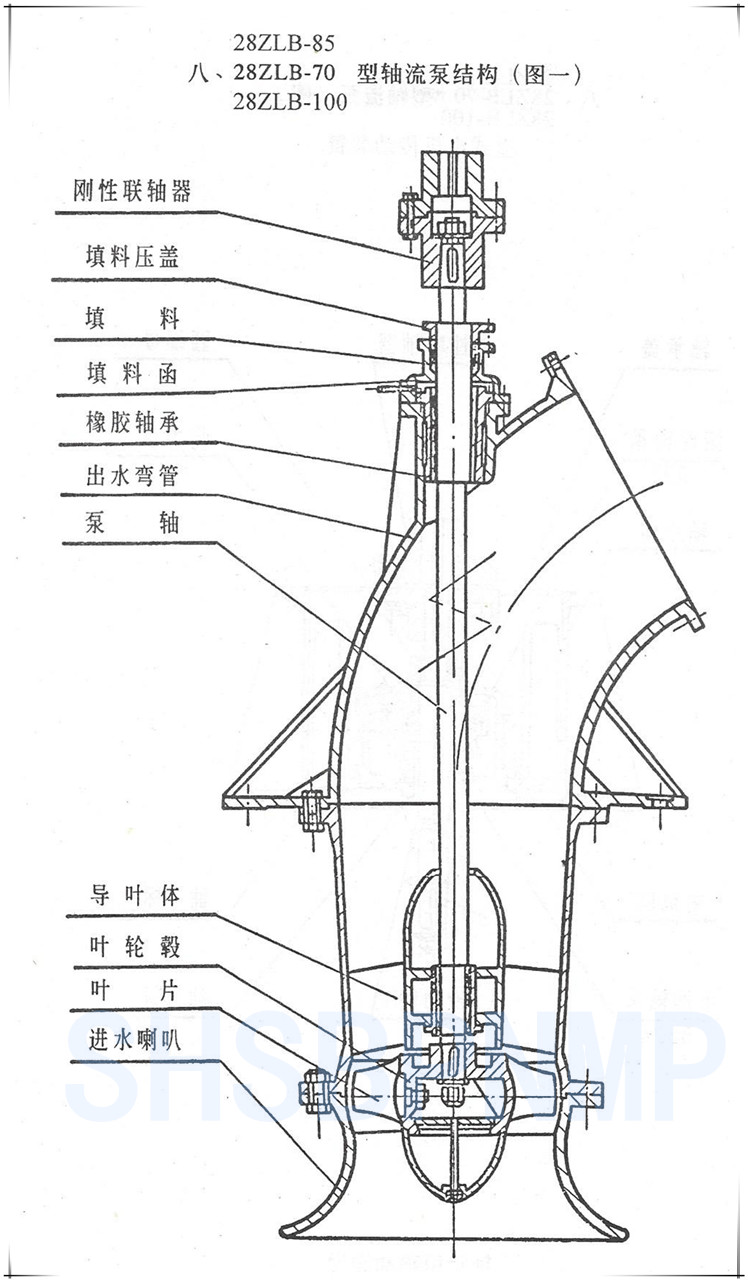

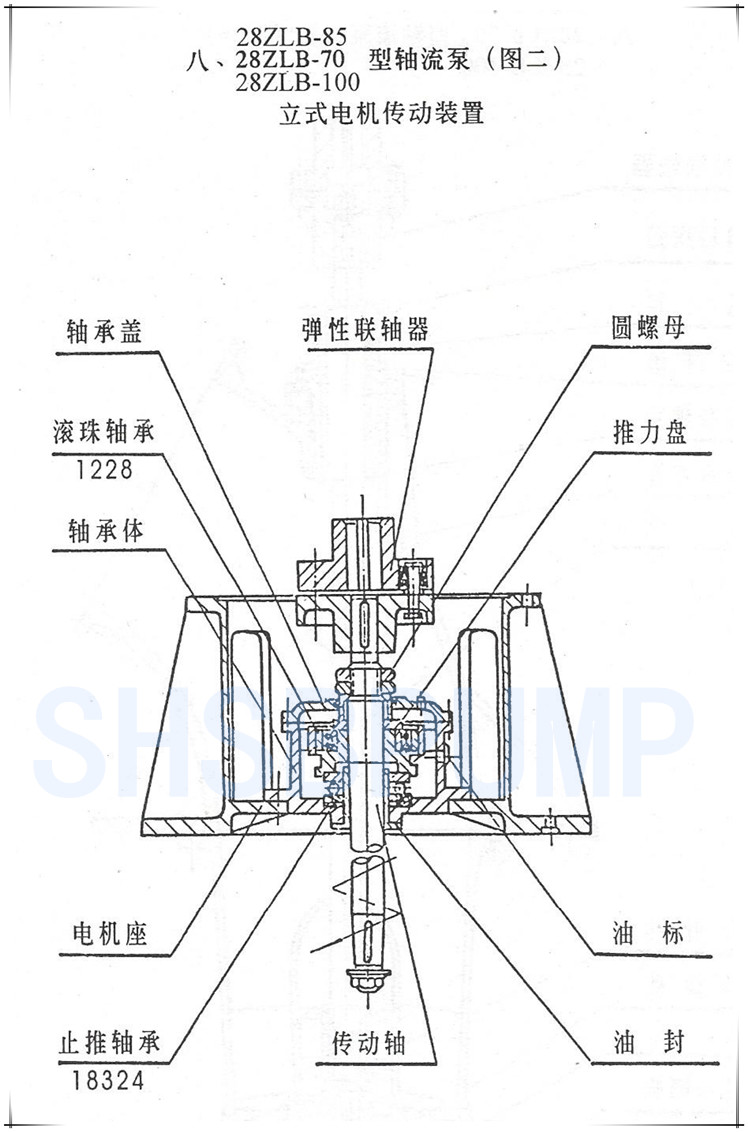

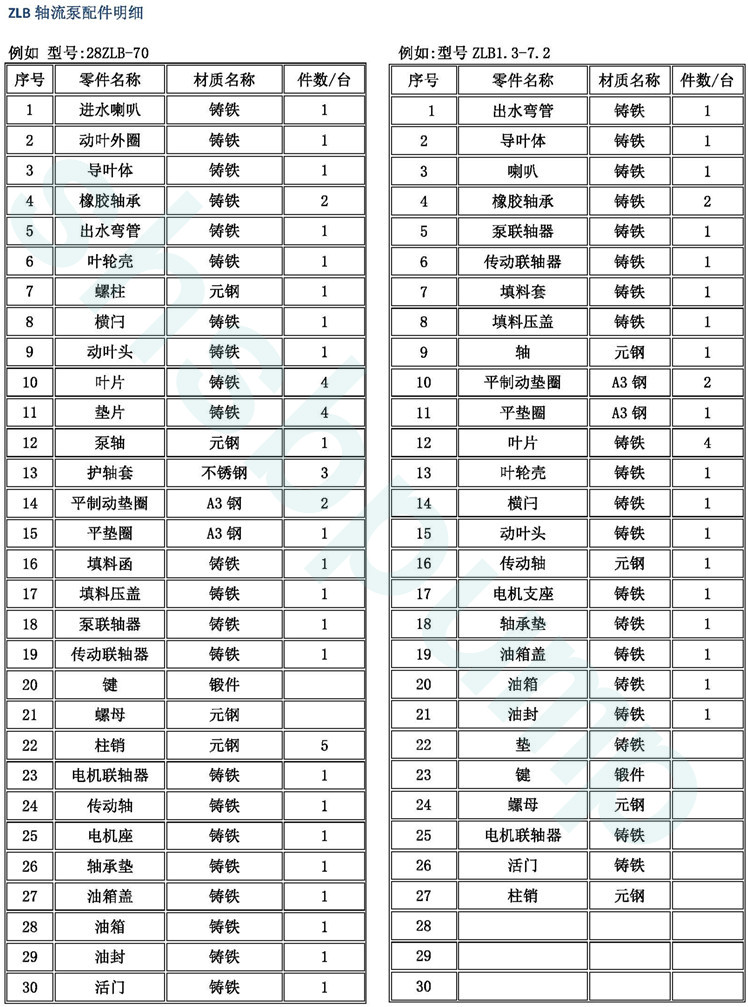

ZLB型泵均采用立式结构,配用立式电动机,图一、图二为轴流泵的结构及传动装置图

本型泵按照叶片调节的可能性分为半调节式轴流泵与全调节式轴流泵。对于半调式轴流泵,当使用情况发生变化时,需要进行调节时,通常是卸下叶轮,将叶片压紧螺母松开,转动叶片或者拆下叶片、改变叶片定位销的位置,使叶片的基准线对准轮毅体上的某一要求的角度线,然后再把螺母拧紧,装好叶轮,从而达到调节的目的。至于全调节叶片轴流泵,是

根据不同的扬程和流量在停机或不停机的情况下,通过一套调节机构来改变叶片的安装角以满足流量和扬程的要求:泵出厂时,用户如无特殊说明叶片之安装角度均为“零”度,用户可根据需要,按照泵工作性能表自行调整叶片安装角,本型泵主要由泵本体部分和传动部分两个主体所组成,轴流泵本体部分一般都吸入管,叶轮外壳,导叶,出水弯管。叶轮,轴,轴,密封调节机构等另部件组或吸入管一般在中小型的轴流泵中,用吸入啊叭,在大型轴流泵中常用肘形进水流道,叶轮通常是由叶片、轮毁、导水锥等另件所组成,轮穀用来安装叶片及叶片调节机构的,在中小型轴流泵中轮毀用键与主轴连接;在大型轴流泵中轮段上部与主轴的法兰相联,下部与导水锥相连接,导叶体内装有水润滑橡胶轴承,起径向支撑作用。

泵轴籍上,下两只分别装在出水弯管与导叶体内的橡胶轴承来支承,泵动转过程中,提供了良好的水润滑。泵轴上端的一只橡胶轴承,通常高出水面,所以在填料函上有一短管供起动前向该橡胶轴承输送清水或肥皂水以作润滑用,待起动出水后,方可停止。泵轴轴承颈表面渡铬或镶不锈钢套以增强耐磨性与抗腐蚀性。对于全调节叶片轴流泵,为了在轮毂内安置叶片安装角调节机构,泵轴制成中空,里面安置操作部件。

在大型轴流泵中,叶轮外壳制成轴向中开式的在出水弯管的轴孔处采用填料密封,一般由填料函,衬套、填料、填料压盖等组成。在大型轴流泵中,为了便于安装与检修,这些另件制成分半式在大型轴流泵中橡胶轴承割成分半式、便于检修、橡胶轴瓦的制造公差是根据制造场所的室温变化而定。

从联轴器俯视,泵之旋转方向是顺时针方向轴流泵传动部分均采用立式电动机直接传动。电动机安装在电机座上,传动轴上端借弹性联轴器与电动机连接,下端用刚性联轴器与泵相联泵运转时,全部轴向力均由传动装置内的轴向推力装置承受,50ZLQ·50,50ZLQ-54,64ZLB-50型泵的全部轴向力均由电机来承受。泵转子的轴向位移可借传动装置内的蝶母予以调整。泵外壳重量由泵基础承受,泵的轴向力,传动装置与电机的重量由支承传动装置的楼面基础承受.轴流泵之传动轴长度必须在安装外形图所规定的“L”尺寸范围内选用轴流泵的出水管道一般采用直管式出水管,其末端装有出水活门;对于大型轴流泵可以来田酊式水管道,排配用真空破坏阀断流.
