水泵结构：
    IH型化工泵主要零部件（见结构图）有1-泵体、2-叶轮、3-泵盖、4-机械密封、5-中间之架、6-悬架部件、7-泵轴部件等。泵的旋转方向，从驱动端看，按顺时针方向旋转。
　 泵的结构特点（见图）是，泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的连接把泵体夹紧在中间。泵体是轴向吸入、径向排出、脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑底座上，为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口连接管路、泵体和电动机,只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。这是国际上一种通用的结构形式。

拆卸顺序：
1、 拧下泵体上的放液管堵和悬架体上的放油管堵，放净泵内液体及悬架体内储油室的存油。如有外因液密封管路的，亦应拆下。
2、 拆出加长联轴器的中间连接件拆开泵体与中间支架联接螺栓，将中间支架、悬架部件、密封部件等全部转子组件从泵体重取出。
3、 松开叶轮螺母，取出叶轮和键。
4、 将泵盖连同轴套、机械密封端盖及机械密封等组合件一起从轴上去下，此时应该注意勿使轴套与泵盖等相对应华东。然后再把机械密封端盖拆开，将机械密封连同轴套一起取出。再把轴套和机械密封拆开。如果是软填料密封：可以先从泵盖上去下轴套，在顺次拆下填料压盖、填料和填料环等。对结构特殊的机械密封，要注意其不同的拆装方式。
5、 拆下中间支架和悬架支架
6、 拆下IH型化工离心泵的泵联器和键。
7、 拆下悬架两端的防尘盘和轴承的前、后盖。再把轴连同轴承一起从悬架中取出。
8、 最后拆下化工离心泵的轴承和轴。

 注意事项： IH型化工离心泵的泵的装配顺序基本上可以按照泵的拆卸顺序的逆向进行。但是在装配的时候要注意检查各密封面垫片是否完好，并注意不能漏装垫片和更换不完好的垫片。

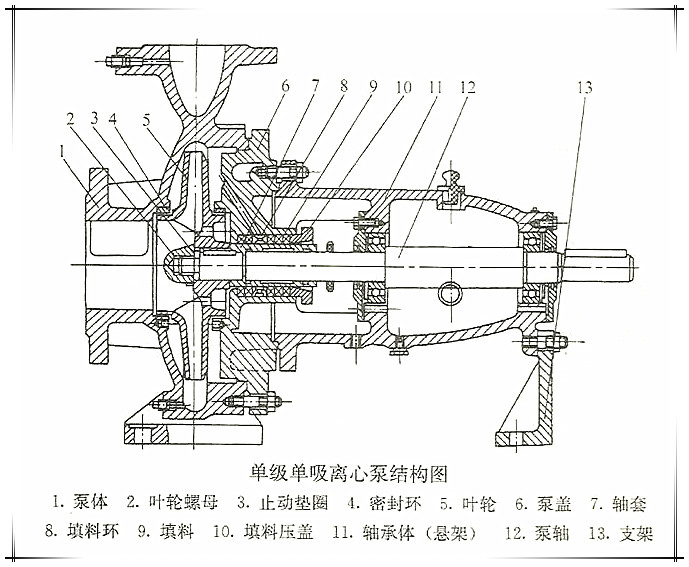

水泵结构图：
