| 产品概述 | |
|
TSWA卧式多级泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。 主要用于高压给水、高层建筑给水,也可用于厂矿给排水。 泵的流量从10~155 m3/h,扬程范围为15~300m,配套功率范围2.2~200kw,口径范围为50~150mm TSWA型介质使用温度不超过80℃。 1、TSWA卧式多级泵为多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足; 2、TSWA卧式多级泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理; 3、TSWA卧式多级泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、振动小。 4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内; 5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以列换; 6、TSWA卧式多级泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。 |
|
| 产品特点 | |
|
1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
型号意义
例如：100TSWA*5
100-泵进入口直径(mm)
T-透平式
S-单级叶轮
W-输送温度低于80℃的清水或类似于水的液体
A-新一代产品
5-泵级
|
|
| 产品用途 | |
| 适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等 | |

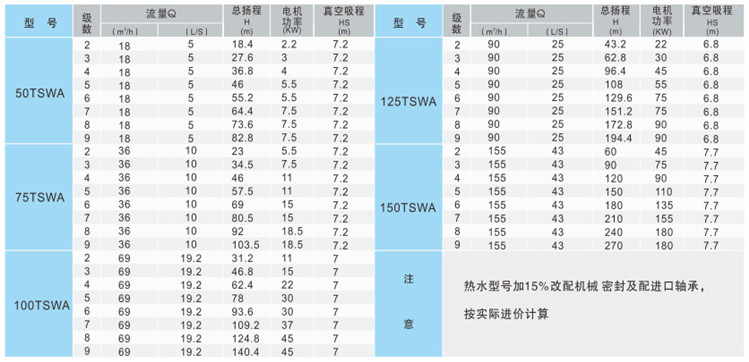

| 性能参数 | |
 |
|
